〜TiO2(ルチル)光学部品と光ファイバ部品の製造工程〜
1.結晶育成 ベルヌーイ法によりTiO2(ルチル)を製造します。
φ30〜40×100Lの結晶が成長します。

2.切断・造形 X線による結晶方位を確認後に、結晶を切断、研削して希望の
方位・形に成形します。

3.研磨 表面を磨き上げ、光が透過するように加工します。三角プリズムなど、
このまま使用される製品もあります。

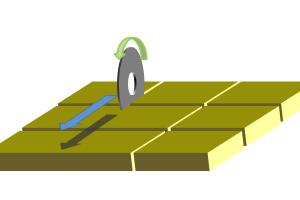

4.チップ化 ダイシングソー等でチップ形状に切断します。コート後に
チップ化することもあります。

5.薄膜形成 反射防止膜(ARコート)等の光学薄膜を成膜します。
6.組み込み チップ状の結晶をパーツに組み込みます。

7.組み立て 光損失(ロス)が最小になるよう光学調芯を行い、光ファイバ部品を
組み立てます。

8.最終製品 当社で製造するアイソレータ等はファイバレーザ加工機や光通信などの
レーザー光を安定させるためになくてはならない部品です。
